ГОСТ Р 53924-2010: Полотна ленточных пил. Типы и основные размеры

Терминология ГОСТ Р 53924-2010: Полотна ленточных пил. Типы и основные размеры оригинал документа:

3.1.6 боковая сторона полотна: Плоская поверхность, расположенная между зубчатой частью и верхней стороной полотна (см. рисунок 1).

Определения термина из разных документов: боковая сторона полотна

3.1.5 верхняя сторона (спинка) полотна: Сторона, противоположная зубчатой части полотна (см. рисунок 1).

Определения термина из разных документов: верхняя сторона (спинка) полотна

3.5.3 волнообразная разводка: Поперечная разводка групп зубьев с регулярной переменой направления разводки вправо и влево (см. рисунок 13).

Рисунок 13 - Волнообразная разводка

Определения термина из разных документов: волнообразная разводка

3.2.6 впадина: Пространство для удаления стружки, которое ограничивается передней поверхностью, радиусом ножки и задней поверхностью зуба (см. рисунок 4).

Определения термина из разных документов: впадина

3.2.3 высота зуба: Расстояние от вершины зуба до самой глубокой части впадины между зубьями пилы (см. рисунок 4).

Определения термина из разных документов: высота зуба

3.5.4 групповая разводка: Поперечная разводка нескольких зубьев попеременно вправо и влево, за ними один, как минимум, неразведенный (см. рисунок 14).

Рисунок 14 - Групповая разводка

Определения термина из разных документов: групповая разводка

3.2.5 задняя поверхность зуба: Поверхность, расположенная от режущей кромки до радиуса ножки зуба и контактирующая с поверхностями заготовки в процессе резания (см. рисунок 4).

Определения термина из разных документов: задняя поверхность зуба

3.1.4 зубчатая часть полотна: Сторона, вдоль которой нарезаны зубья (см. рисунок 1).

Определения термина из разных документов: зубчатая часть полотна

3.1.3 зубья: Зубья, нарезанные по толщине полотна ленточной пилы и образующие режущие кромки (см. рисунок 1).

Определения термина из разных документов: зубья

3.4.1 нормальная или стандартная форма: Зубья, имеющие нулевой передний угол и впадины полного радиуса (см. рисунок 6).

Рисунок 6 - Нормальная или стандартная форма зубьев

Примечание - Эта форма может иметь разводку зубьев: два смежных разведенных или через один неразведенный, или волнообразную, или групповую.

Определения термина из разных документов: нормальная или стандартная форма

3.3.2 общая разводка: Общая толщина полотна между двумя разведенными смежными зубьями, определяющая ширину резания (см. рисунок 3).

3.4 Формы зубьев

Определения термина из разных документов: общая разводка

3.2.10 основная плоскость: Плоскость, проходящая через точку на режущей кромке перпендикулярно к верхней стороне полотна (см. рисунки 1 и 5).

3.3 Разводка зубьев и общая разводка

Определения термина из разных документов: основная плоскость

3.2.9 передний угол: Угол между передней поверхностью и основной плоскостью (см. рисунок 5).

1 - отрицательный передний угол; 2 - положительный передний угол

Рисунок 5 - Передние углы

Определения термина из разных документов: передний угол

3.2.4 передняя поверхность зуба: Поверхность, по которой сходит стружка (см. рисунок 4).

Определения термина из разных документов: передняя поверхность зуба

3.2.1.3 переменный шаг: Цикл последовательности групп зубьев с разными шагами, который обозначается самым большим и самым малым шагами, выраженными числом зубьев на единицу длины.

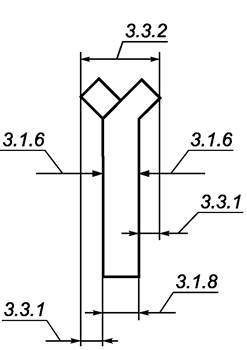

Рисунок 3 - Разводка зубьев и общая разводка

Пример - Переменный шаг 6/10: наибольший шаг соответствует шести зубьям, а наименьший - десяти зубьям на 25,4 мм длины зубчатой части полотна.

3.2.2 режущая кромка: Кромка, образованная пересечением передней и задней поверхностей зуба и предназначенная для снятия материала (см. рисунок 4).

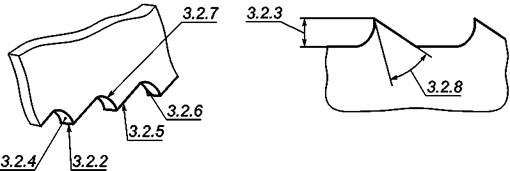

Рисунок 4 - Элементы геометрии зуба

Определения термина из разных документов: переменный шаг

3.1.1 полотно ленточной пилы: Бесконечное полотно из полосовой стали, имеющее зубья на одной стороне.

Определения термина из разных документов: полотно ленточной пилы

3.2.7 радиус ножки: Радиус, соединяющий переднюю поверхность одного зуба и заднюю поверхность предыдущего зуба (см. рисунок 4).

Определения термина из разных документов: радиус ножки

3.5.2 разводка двух смежных зубьев через один неразведенный: Разводка одного зуба вправо, одного влево, одного - без разводки (см. рисунок 12).

Рисунок 12 - Разводка двух смежных зубьев через один неразведенный

Определения термина из разных документов: разводка двух смежных зубьев через один неразведенный

3.3.1 разводка зубьев: Выступ зубьев с боковых сторон полотна, обеспечивающий зазор для резания (см. рисунок 3).

Определения термина из разных документов: разводка зубьев

3.4.5 с переменным шагом зубьев: Зубья нормальной формы или с положительным передним углом с последовательностью зубьев с разными шагами (см. рисунок 10).

Рисунок 10 - Форма с переменным шагом зубьев

3.5 Типы разводки зубьев

Определения термина из разных документов: с переменным шагом зубьев

3.4.3 с положительным передним углом: Зубья нормальной формы и с положительным передним углом (см. рисунок 8).

Рисунок 8 - Форма с положительным передним углом

Определения термина из разных документов: с положительным передним углом

3.4.2 с пропуском зуба: Зубья нормальной формы с пропуском одного зуба из двух соседних (см. рисунок 7).

Рисунок 7 - Форма с пропуском зуба

Определения термина из разных документов: с пропуском зуба

3.4.4 с пропуском зуба и положительным передним углом: Зубья формы с пропуском зуба и с положительным передним углом (см. рисунок 9).

Рисунок 9 - Форма с пропуском зуба и положительным передним углом

Определения термина из разных документов: с пропуском зуба и положительным передним углом

3.5.1 стандартная разводка: Поперечная разводка каждого зуба попеременно вправо и влево (см. рисунок 11).

Примечание - Не применяется для полотен, предназначенных для работ по черным металлам.

Рисунок 11 - Стандартная разводка зубьев

Определения термина из разных документов: стандартная разводка

3.1.2 тело полотна: Часть полотна, расположенная между впадинами зубьев и верхней стороной (спинкой) полотна (см. рисунки 1 и 2).

Рисунок 1 - Элементы полотна пилы

Рисунок 2 - Шаги число зубьев на единицу длины

Определения термина из разных документов: тело полотна

3.1.8 толщина полотна: Расстояние между двумя боковыми сторонами тела полотна (см. рисунок 3).

3.2 Характеристики зубьев

3.2.1 Шаг и число зубьев на единицу длины

Определения термина из разных документов: толщина полотна

3.2.8 угол заострения: Угол между передней и задней поверхностями зуба (см. рисунок 4).

Определения термина из разных документов: угол заострения

3.2.1.2 число зубьев на единицу длины: Число полных зубьев на 25,4 мм длины зубчатой части полотна (см. рисунок 2).

Определения термина из разных документов: число зубьев на единицу длины

3.2.1.1 шаг: Расстояние между вершинами соседних зубьев (см. рисунок 2).

Определения термина из разных документов: шаг

3.1.7 ширина полотна: Расстояние от вершины зуба до верхней стороны полотна (см. рисунок 2).

Определения термина из разных документов: ширина полотна
